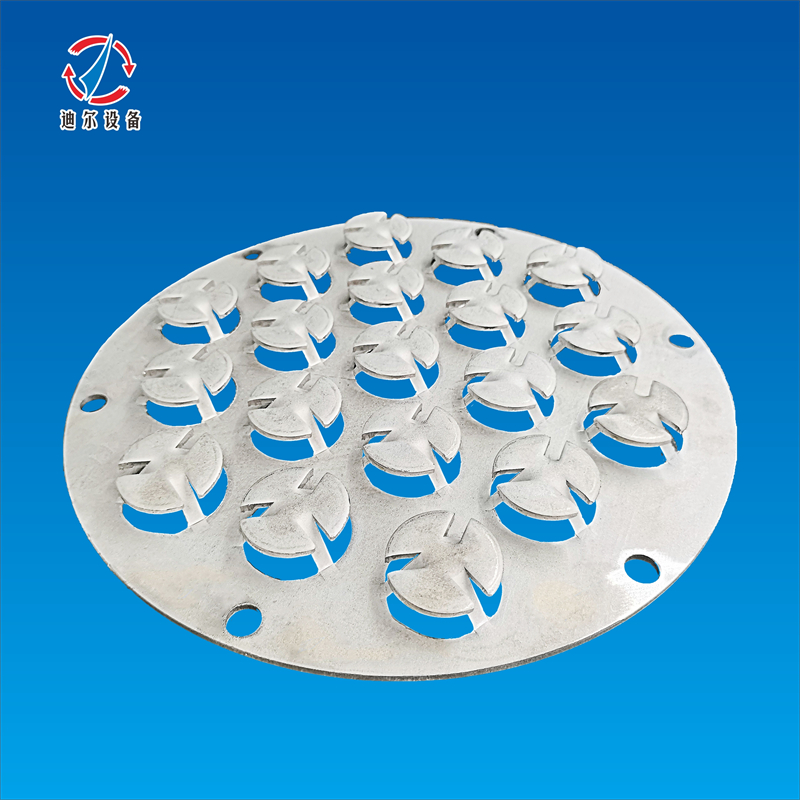

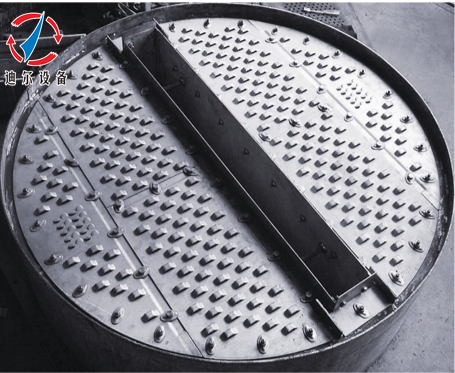

DJ-5型塔板采用新型固定閥作為鼓泡組件，降液管型式可沿用傳統的弓形降液管結構，也可以采用矩形懸掛式降液管。新型固定閥塔板（下圖）較好地綜合了篩孔塔板和浮閥塔板的優點，克服了浮閥塔板制造成本高、易堵塞、浮閥容易吹掉或卡住和篩孔塔板霧沫夾帶量大、漏液嚴重的缺點。DJ-5型塔板的造價接近篩孔塔板，而塔板效率和普通浮閥相當，可一對一替換浮閥塔板。

普通固定閥

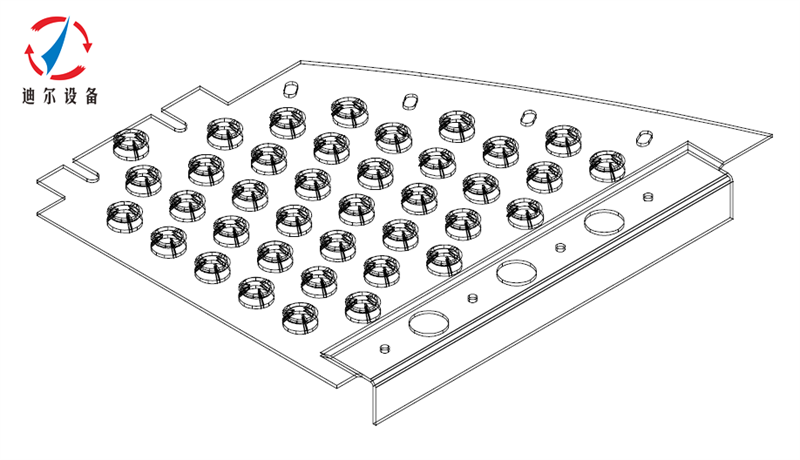

氣流均從固定閥側孔中以水平方向吹入液層，與從相鄰的固定閥側孔中噴出的氣流在兩固定閥中間發生對沖現象，兩股對沖的氣流不僅使塔板上的液體向上飛濺（下左邊上圖），增大液沬夾帶，減小塔板的處理能力和操作彈性，而且需要消耗大量能量，增大塔板的壓降。同時，氣流以水平方向吹入液層，會將液體吹入相鄰固定閥側孔中形成漏液，增大漏液量，減小塔板的操作彈性，降低塔板的傳質效率。新型固定閥，閥面?zhèn)冗吘哂邢蛳聫澢恼圻?，改變了從固定閥側孔中吹出氣體的方向，使氣體從固定閥側孔中斜向下吹到塔板板面上（下左邊下圖），減少霧沫夾帶量和漏液量，提高塔板的處理能力和操作彈性，同時強化塔板上氣液接觸傳質，提高塔板傳質效率（下圖右）。DJ-5型塔板如采用矩形懸掛式降液管，液體直接從降液管中流到下層塔板上，不會形成緩流區，液體中所夾帶的固體物難以堵塞降液管，同時由于塔板上始終處于鼓泡狀態，固體顆粒難以沉積，也不存在浮動部件，因此具有十分良好的抗堵特性。
