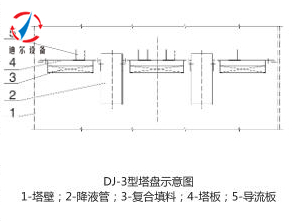

DJ-3型塔板是一種復合型塔板，具有大通量、高彈性和高效率的優良特性，是采用空中復合填料專利技術在DJ-2型塔板下方復合上一薄層規整填料而形成的(下圖1)。塔板間的霧沫夾帶造成了液體的縱向返混，對塔板效率有很大的影響。當負荷高時，霧沫夾帶會嚴重影響塔板效率，甚至引起霧沫夾帶液泛。填料層處于氣相空間，起到了抑制霧沫夾帶作用，同時改善了塔板間的氣相分布，使塔板效率提高10%~15%(下圖3)，氣相通量提高15%~20%。對于氣液負荷都較高的操作，效果尤其明顯。當負荷低時，塔板漏液，填料層又起了氣液傳質作用，使塔板效率得以提高。而在正常負荷范圍內，篩孔的隨機漏液與上升的氣相在填料層內進一步傳質，增加了塔板的分離效果。
左下圖表明當F>1m/s(kg/m”)”時，沒有復合填料的DJ-2型塔板的霧沫夾帶量迅速上升，而設置了復合填料的DJ-3型塔板的霧沫夾帶量要小得多。顯然，塔板下方空中復合的填料攔截了氣相從下層塔板夾帶的大部分液沫，環已烷-正庚烷物系測試的精餾塔板效率的實驗結果證實DJ-3型塔板的塔板效率明顯高于DJ-2型塔板，并明顯高于普通F1浮閥塔板(下圖3)。工業應用中可用DJ-3型塔板一對一替換F1浮閥塔板，實現擴能改造。
